VAN BI COMEVAL - SPAIN

VAN BI COMEVAL - TÂY BAN NHA

COMEVAL BALL VALVE

Van cách ly quay - van bi có đặc trưng là một trục xoay vòng 90º để đóng hoặc mở. Các động tác mở và đóng nhanh, chúng thường được sử dụng để vận chuyển chất lưu không chịu nén trong trạng thái lỏng và áp suất thấp. Thiết bị vận hành thường là một tay cầm mặc dù có nhiều khả năng truyền động như lắp ráp không tốn kém và rất khả thi nhờ những lợi thế được cung cấp bởi tiêu chuẩn quốc tế ISO 5211.

Van bi Comeval - Tây Ban Nha

Bi có cả hai đầu đục lỗ và được sử dụng để chặn các đoạn chảy qua van. Bi mở bằng cách xoay thân nối với phần trên của bi, làm van mở khi cả hai đầu lỗ khoan được thẳng hàng với đầu van. Khi lỗ vuông góc với đầu vào và đầu ra của van, van đóng và không có chất lỏng nào được cho phép đi qua van. Tay nắm van cho biết vị trí van (mở hoặc đóng).

Có nhiều loại thiết kế van bi khác nhau, tuy nhiên, loại phổ biến nhất đang được điều chỉnh bởi sự kết hợp của trục van và bi: Floating ball valve và Trunnion Mounted Ball Type. Floating ball valve là loại phổ biến nhất, trên đó trục van chỉ xoay bi bằng phần trên cùng. Trunnion mounted ball valve được đặc trưng bởi một trục van hướng toàn bộ trục của bi. Đây là thiết kế được sử dụng phổ biến nhất trên các van cỡ lớn.

Các van bi van COMEVAL - BV được đặc trưng bởi tính đa dạng của nó cả về vật liệu và kiểu dáng và phù hợp với các tiêu chuẩn quốc tế phổ biến nhất (DIN / EN và ANSI).

Cuốn Cẩm nang Kỹ thuật này minh hoạ cho các mô hình tiêu biểu được sản xuất và phân phối trong một thời gian ngắn, các phong cách khác có ứng dụng cấp cao hơn có thể được cung cấp theo yêu cầu trong một khung thời gian hợp lý.

CHUẨN THIẾT KẾ

Van bi Comeval - Tây Ban Nha

1. Giới hạn đóng mở an toàn 90º

2. Bề mặt bi đánh bóng, hoàn toàn bằng inox

3. Vật liệu và áp suất thiết kế được in nổi trên thân van. Tình trạng bề mặt rỗ và ghề ghề thấp, nhờ vào công nghệ đúc sáp, tính thẩm mỹ cao và chống chọi tốt với sự ăn mòn.

4. Linh kiện được chế tạo chính xác cho hiệu suất van tối ưu.

5. Mũ nắp ren, hình lục giác, không cần khớp nối

6. Lỗ đủ và không bị giới hạn

7. Thiết bị khóa để tránh các hoạt động không được cho phép

8. Tay quay bọc nhựa, hoạt động nhanh chóng và thoải mái.

Van bi là van đóng nhanh được vận hành bằng tay đòn bẩy trong một hoạt động 90 độ. Chúng là van lỗ đầy, nhẹ và kết cấu chắc chắn phù hợp với các ứng dụng chung nhờ cấu tạo bằng thép không gỉ hoàn toàn. Bi được thông lỗ 2 đầu cho phép đóng chất lỏng khi bi kết thúc vuông góc với dòng chất lỏng và cho phép dòng chảy của chất lỏng chảy qua khi các đầu song song với dòng chất lỏng. Chúng là van cho hoạt động 90º chủ yếu được sử dụng cho chất lỏng không nén được.

VẬT LIỆU

Van bi Comeval - Tây Ban Nha

1. Thân: Inox CF8M

2. Nắp: Inox CF8M

3. Đệm làm kín: PTFE

4. Bi: Inox CF8M

5. Ron: PTFE

11. Ty: Inox 316

13. Tay gạt: Inox 304

KÍCH THƯỚC

Van bi Comeval - Tây Ban Nha

Manufacture Design Standards:

2 pieces, floating ball design

Pipe thread in acc. to DIN259, DIN2999, ISO228 CLASS A

Optional screwed end: NPT, BSPT

Blow-out proof stem

Full port

Locking device

Investment casting body

QA certified to ISO 9001:2000

In compliance with Pressure Equipment Directive PED 97/23/EC

Testing to EN12266-1 (DIN3230 part 3) or API598

Marking to EN19

Operating Parameters:

Working pressure: 0...63 bar-g

Working temperature: -20ºC ... +200ºC

Main Applications:Water, oil, compressed air, low pressure steam, etc.

VAN BI ĐIỀU KHIỂN ĐIỆN

Van bi điều khiển điện Comeval - Tây Ban Nha

VAN BI ĐIỀU KHIỂN KHÍ NÉN

Van bi điều khiển khí nén Comeval - Tây Ban Nha

VAN BI BA NGẢ

Van bi ba ngả Comeval  - Tây Ban Nha

VAN BI BA NGẢ ĐIỀU KHIỂN ĐIỆN

Van bi ba ngả điều khiển điện Comeval - Tây Ban Nha

VAN BI BA NGẢ ĐIỀU KHIỂN KHÍ NÉN

Van bi ba ngả điều khiển khí nén Comeval - Tây Ban Nha

VAN BI BA MẢNH

Van bi ba mảnh Comeval - Tây Ban Nha

VAN BI BA MẢNH ĐIỀU KHIỂN ĐIỆN

Van bi ba mảnh điều khiển điện Comeval - Tây Ban Nha

VAN BI BA MẢNH ĐIỀU KHIỂN KHÍ NÉN

Van bi ba mảnh điều khiển khí nén Comeval - Tây Ban Nha

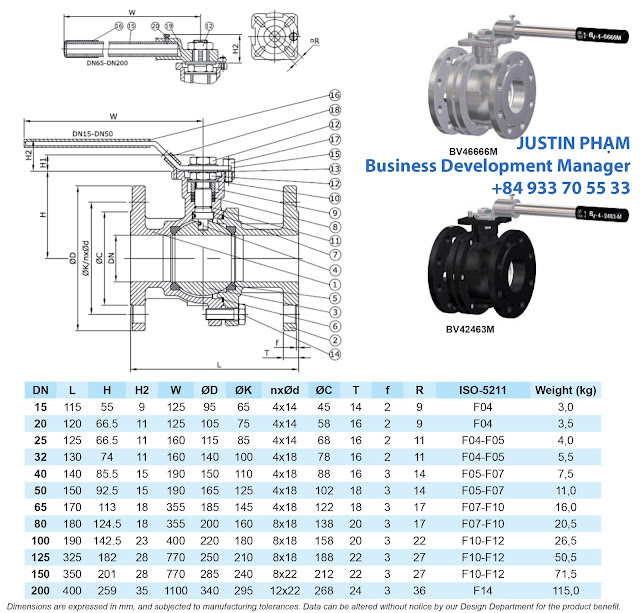

VAN BI MẶT BÍCH
THÂN GANG - ĐĨA INOX
THÂN THÉP ĐÚC - ĐĨA INOX
THÂN INOX - ĐĨA INOX

Van bi mặt bích Comeval - Tây Ban Nha

VAN BI MẶT BÍCH ĐIỀU KHIỂN ĐIỆN

Van bi mặt bích điều khiển điện Comeval - Tây Ban Nha

VAN BI MẶT BÍCH ĐIỀU KHIỂN KHÍ NÉN

Van bi mặt bích điều khiển khí nén Comeval - Tây Ban Nha

BỘ TRUYỀN ĐỘNG - PHỤ KIỆN CỦA VAN BI

Van bi Comeval - Tây Ban Nha

Tay gạt: Làm bằng nhôm, nhẹ và khó gãy, được thiết kế để vận hành nhanh, an toàn và hiệu quả khi xoay 90 độ hay quay 1 phần.

Hộp số: Hộp số nhà khớp ly hợp được vận hành bởi tay quay, cho phép van vận hành trơn tru, mượt nhất là đối với van size lớn. Đi kèm bộ hiển thị vị trí van cơ học.

Động cơ điện: Có nhiều loại động cơ điện cho nhiều chức năng khác nhau; Từ L & H Series (thiết bị truyền động nhẹ, chuẩn và đơn pha, vỏ nhựa cho mô men xoắn thấp và các yêu cầu về nhiệm vụ tiêu chuẩn) đến những thương hiệu mạnh nhất và hiệu năng cao. Động cơ điện có thể được cung cấp cho các chức năng đóng-mở hoặc điều chỉnh bằng các thiết bị định vị điện tử. Là một tính năng tiêu chuẩn, tất cả đều được cung cấp khả năng hoạt động đè lên bằng tay trong trường hợp khẩn cấp.

Thiết bị truyền động bằng khí nén; Kiểu rack và pinion, có các phiên bản hoạt động đơn và kép, vỏ tiêu chuẩn là nhôm và cũng có thể được cung cấp với lớp phủ đặc biệt theo yêu cầu. Như một tính năng tiêu chuẩn, chúng đều được cung cấp bộ hiển thị vị trí có thể quan sát bằng mắt thường.

BỘ HIỂN THỊ VỊ TRÍ CHO VAN BI ĐIỀU KHIỂN BẰNG TAY

Van bi Comeval - Tây Ban Nha

PHỤ KIỆN CHO VAN BI ĐIỀU KHIỂN KHÍ NÉN

Van bi điều khiển khí nén Comeval - Tây Ban Nha

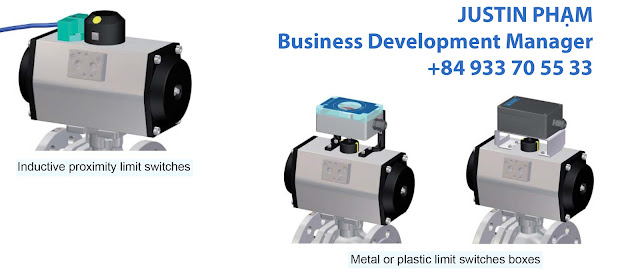

Bộ hiển thị vị trí có thể được tích hợp dưới dạng công tắc hành trình, có thể được lắp trực tiếp lên vỏ động cơ hoặc được đóng trong hợp nhựa hoặc kim loại.

Van bi Comeval - Tây Ban Nha

Van điện từ với đa dạng vật liệu và cấu hình là phụ kiện phổ biến nhất của động cơ khí nén. Với chức năng van điều khiển, bộ định vị van (positioner) phổ thông hoặc dạng thông minh có thể được lắp vào động cơ khí nén. Một bộ hộp số/ tay quay có thể được lắp trực tiếp vào van trong trường hợp cần đóng khẩn cấp.

PHỤ KIỆN CHO VAN BI ĐIỀU KHIỂN ĐIỆN

Van bi điện Comeval - Tây Ban Nha

Phụ kiện van bi Comeval - Tây Ban Nha

Ty nối dài: Chiều dài theo yêu cầu của khách hàng, lắp theo tiêu chuẩn ISO 5211

Ổ khóa: Dùng để ngăn những vận hành không được kho phép.
