VAN AN TOÀN VÀ DUY TRÌ ÁP SUẤT T.I.S - ITALY

VAN AN TOÀN VÀ DUY TRÌ ÁP SUẤT T.I.S - ITALY
TIS PRESSURE RELIEF/ PRESSURE SUSTAINING VALVE

 NGUYÊN LÝ HOẠT ĐỘNG

Van an toàn/ duy trì áp suất duy trì áp suất đầu vào ở 1 mức cố định bằng cách xả bớt áp suất dư thừa.

Ứng dụng duy trì áp suất: Van được lắp trên đường ống phân phối nước giữa 2 vùng áp suất. Nếu nhu cầu nước ở vùng có áp suất thấp làm cho áp suất ở vùng áp suất cao bị tụt xuống, van sẽ duy trì áp suất ở một mức tối thiểu được cài đặt trước. Khi điều này xảy ra, áp suất ở hạ lưu van sẽ bị giảm.

Ứng dụng an toàn/ xả áp: Van được lắp để xả lượng áp suất dư thừa ra ngoài từ một nguồn nào đó. Điển hình lắp đặt là van sẽ chuyển hướng dòng chảy/ áp suất ra không khí, bể chứa hoặc đầu vào của bơm.
Van an toàn/ duy trì áp suất T.i.S - Italy
CHỨC NĂNG ĐẶC BIỆT CỘNG THÊM

- Chức năng điều khiển điện từ đóng-mở bằng một bộ điều khiển từ xa
- Chức năng một chiều, nếu áp suất đầu ra tăng cao hơn áp suất đầu vào, van sẽ đóng lại
- Đảo ngược dòng chảy: nếu áp suất đầu ra tăng cao hơn áp suất đầu vào, van sẽ mở hoàn toàn
- Đóng van áp suất thấp, cài đặt bằng tay
- Hai giá trị áp suất đầu ra khác nhau - Chuyển qua lại bằng cách ghi đè bằng tay, hoặc điều khiển điện từ từ xa
- Điều khiển lưu lượng
- Thiết bị điều khiển mức nước bằng phao
- Van điều khiển mức cố định
- Van điều khiển bơm kết hợp van một chiều.

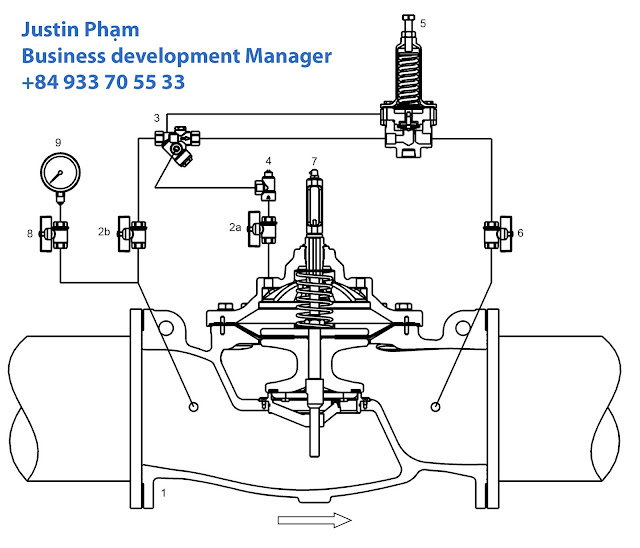

NỐI MẠCH
Van an toàn/ duy trì áp suất T.i.S - Italy
1. Van chính: Gang dẻo GGG40 phủ epoxy
2. (a,b): van bi cách ly
3. Y lọc
4. Van kim một chiều
5. Van dẫn hướng (pilot valve) xả áp/ duy trì áp suất CM200
6. Bộ hiển thị vị trí
9. Đồng hồ áp suất

HƯỚNG DẪN LẮP ĐẶT VÀ ỨNG DỤNG ĐIỂN HÌNH

Van an toàn để bảo vệ hệ thống thủy lực thượng nguồn.
Van an toàn TIS - Italy
Van duy trì áp suất: Thích hợp để duy trì 1 áp suất tối thiểu cho người dùng quan trọng
Van duy trì áp suất TIS - Italy
