VAN BƯỚM ĐỊA LỆCH TÂM TIS - ITALY (EU/G7)

VAN BƯỚM ĐỊA LỆCH TÂM T.I.S - ITALY
T.I.S DOUBLE FLANGE DOUBLE ECCENTRIC BUTTERFLY VALVE

I. GIỚI THIỆU VỀ VAN BƯỚM ĐĨA LỆCH TIS - ITALY
Van bướm đĩa lệch TIS - Italy
Van bướm đĩa lệch tâm kép là van hai chiều được thiết kế để lắp đặt trong đường ống với chức năng đóng-mở, và có thể cũng có thể được sử dụng như một van điều khiển trong một giới hạn nhất định.
Thiết kế của van là của một van lệch với một đĩa van xiên kép.

Do sự xiên của đĩa, vòng bi khuôn mẫu hoàn toàn không bị áp lực khi van ở vị trí mở. Trong giai đoạn mở / đóng, vòng đệm đĩa không gây bất kỳ ma sát lên ron của thân van, làm giảm lực hoạt động và tăng tuổi thọ của van.

Ở vị trí khép kín, đĩa vuông góc với hướng của lưu lượng. Để đóng hoặc mở van, đĩa phải được xoay 90 °.


Độ kín được đảm bảo bằng một vòng đệm khuôn đặc biệt Trong phiên bản tiêu chuẩn được cố định bằng vòng thép mạ FBE. Ở vị trí đóng, vòng đệm khuôn đàn hồi được ép vào bề mặt ron hình nón bên trong thân van và làm kín từ cả 2 hướng một cách an toàn.

II. ĐẶC TÍNH KỸ THUẬT VAN BƯỚM ĐĨA LỆCH TIS - ITALY
Van bướm đĩa lệch TIS - Italy
ĐẶC TÍNH THIẾT KẾ
• Ron đàn hồi theo tiêu chuẩn EN 593
• Các bộ phận tiếp xúc với nước theo tiêu chuẩn DM 174 ngày 06/04/2004;
• Thân một mảnh bằng gang đúc EN GJS 400-15 theo tiêu chuẩn EN 1563;
• Kích thước bích theo tiêu chuẩn EN 1092-2;
• Tất cả các loại vít, vòng đệm và chân được làm bằng thép không rỉ A2-70 EN ISO3506-1;
• Vòng đệm hàn thân trên cơ thể làm bằng thép không gỉ EN 1.4301 EN10088-3 (AISI304);
• Vòng đệm làm kín đĩa được làm bằng EPDM theo tiêu chuẩn EN 681-1;
• Shaft được hỗ trợ bởi các vòng bi bằng đồng bền và không cần bảo dưỡng;
• Hộp số phù hợp cho khớp nối với bộ truyền động điện theo tiêu chuẩn mặt bích ISO 5211;
• Lớp bảo vệ bề mặt bên trong và bên ngoài của FBE được phủ bằng bột nhựa epoxy có màu xanh RAL 5015 và độ dày 250μm;
• Thử nghiệm thủy lực theo tiêu chuẩn EN 12266-1;
• Làm kín từ cả hai hướng dòng chảy theo EN1074-2;

• Với bánh răng khóa tự khóa bao gồm cả bộ hiển thị vị trí cơ khí.


SẢN PHẨM VẬT LIỆU CHỐNG ĂN MÒN CAO
Theo yêu cầu, một số bộ phận có thể được sản xuất bằng vật liệu chống ăn mòn cao:
• Vòng giữ kín được làm bằng 1.4301 EN10088-3 (AISI304), 1.4401 EN10088-3 (AISI316)
Hoặc 1.4462 EN10088-3 thép không gỉ DUPLEX;
• Các trục làm bằng 1.4301 EN10088-3 (AISI304) hoặc 1.4401EN10088-3 (AISI316)
Hoặc 1.4462 EN10088-3 thép không gỉ DUPLEX;

• vít, vòng đệm và đai ốc được làm từ A4-70 EN ISO3506-1 bằng thép không rỉ;

III. VẬT LIỆU VAN TIÊU CHUẨN VAN BƯỚM TIS-ITALY

IV. KÍCH THƯỚC VÀ CÂN NẶNG VAN BƯỚM TIS - ITALY
Van bướm đĩa lệch TIS - Italy, PN16 và PN25 theo yêu cầu
V. ĐẶC TÍNH THỦY LỰC CỦA VAN BƯỚM ĐĨA LỆCH TIS - ITALY
Van bướm đĩa lệch TIS - Italy
SỤT ÁP
Sự sụt áp của van bướm đĩa lệch TIS - Italy được tính bởi công thức sau:
ΔP = (Q / KV)² [bar]
Trong đó:
· ΔP = Độ sụt áp [bar]
· v = Tốc độ dòng chảy qua van [m/s]
· g = 9.81 [m/s²]
· Q = Lưu Lượng [m³/h]
· Kv = Hệ số dòng chảy [m³/h] xem bảng như bên dưới

Biểu đồ sụt áp của van bướm đĩa lệch TIS - Italy
SỰ SỦI BỌT KHÍ
Van bướm chủ yếu được sử dụng để tắt dòng chảy. Nếu van bướm được sử dụng để điều khiển dòng chảy, giới hạn vận hành tối đa của vận tốc dòng chảy cũng như sự sủi bọt khí phải được theo dõi.


Hệ số sủi bọt khí có thể được đánh giá trong phương trình dưới đây:

σ = Pout / (ΔP + v²/2g)
Trong đó:
·
ΔP = Độ sụt áo [mhw]
· P
out = Áp suất đầu ra của van
· v = vận tốc dòng chảy theo kích cỡ của van [m/s]
· g = 9.81 m/s²



Rủi ro sủi bọt khí của van bướm có thể được đánh giá như sau:σ ≥ 1 Có rủi roσ <1 Không có rủi ro



Giới hạn sủi bọt khí
H1 - áp suất đầu vào
H2 - áp suất ra

Nếu giá trị σ nằm trên đường cong giới hạn của σ = 1, hiện tượng bọt khí sẽ xảy ra. Như giải pháp có thể chúng tôi khuyên bạn nên thay đổi áp suất trở hồi ngược hoặc chọn một vị trí cài đặt khác.

Khi vỡ ra, tiếng ồn của bọt khí xảy ra trong khi van đang hoạt động thì các điều kiện vận hành thực tế nên được kiểm tra.

QUAN TRỌNG:

Giữa 10-100% độ mở (được khuyến cáo), không có sự kiểm soát hợp lý nào được đảm bảo.
vmax = 5 m / s


TỐC ĐỘ DÒNG CHẢY TỐI ĐA CHO PHÉP
Theo EN 593 Bảng 3, van bướm được thiết kế cho vận tốc cụ thể Ccủa chất lỏng như sau:
· Vận tốc dòng chảy đề xuất cho PN10 vmax = 3 m / s;
· Vận tốc dòng chảy đề xuất cho PN16 vmax = 4 m / s;

· Vận tốc dòng chảy đề xuất cho PN25 vmax = 5 m / s;

VI. THIẾT BỊ ĐIỀU KHIỂN CHÍNH CỦA VAN BƯỚM ĐĨA LỆCH TIS - ITALY
Van bướm đĩa lệch tâm TIS - Italy
BỘ ĐIỀU KHIẾN CHÍNH
Van bướm đĩa lệch tâm TIS - Italy
- Van bướm đĩa lệch tâm TIS - Italy điều khiển bằng tay quay hoặc hộp số
- Van bướm đĩa lệch tâm TIS - Italy điều khiển bằng động cơ điện
- Van bướm đĩa lệch tâm TIS - Italy điều khiển bằng động cơ khí nén
- Van bướm đĩa lệch tâm TIS - Italy điều khiển bằng xy lanh thủy lực tác động kép
- Van bướm đĩa lệch tâm TIS - Italy điều khiển bằng xy lanh thủy lực và cân đối trọng

VII. ỨNG DỤNG ĐẶC BIỆT CỦA VAN BƯỚM ĐĨA LỆCH TIS - ITALY

VAN BƯỚM BỌC CAO SU LƯU HÓA

Van cho nước muối (nước biển hoặc khử mặn) hoặc chất lưu ăn mòn phải chống lại các cuộc tấn công hóa học của ion clo. Do sự ăn mòn của chất lỏng, van có bề mặt phủ epoxy thông thường sẽ nhanh chóng bị mài mòn.

Giải pháp tốt nhất có thể Để đảm bảo tuổi thọ van và hoạt động an toàn của nhà máy, là để hoàn toàn bảo vệ bề mặt van bằng một lớp cao su cứng 3 mm mà sẽ có thể đảm bảo không có bộ phận kim loại nào tiếp xúc với chất lưu ăn mòn. Để lắp lớp lót, cao su được làm nóng lên đến khoảng 135 ° -145 ° C và các tấm cao su được lưu hoá trên bề mặt với áp suất khoảng 4,5 bar.

Các bộ phận khác của van tiếp xúc với nước (trục, mối nối, cần pit-tông, khung-ngã ba) được làm bằng thép không rỉ, với khả năng chống ăn mòn cao với sự có mặt của các ion giải thể trong nước.


Các ứng dụng tiêu biểu của các van này là: các nhà máy xử lý nước, Nhà máy xử lý nước thải, mỏ, nước công nghiệp, các nhà máy xử lý Khoáng chất.
Van bướm địa lệch tâm, đệm bằng cao su lưu hóa của TIS - Italy

Thân van / bề mặt đĩa, tiếp xúc với chất lỏng, được lót bằng lớp cao su cho phép bảo vệ tốt hơn đối với lưu chất ăn mòn và làm tăng đáng kể tuổi thọ của van.

VIII. ỨNG DỤNG CHÍNH CỦA VAN BƯỚM ĐĨA LỆCH TIS - ITALY

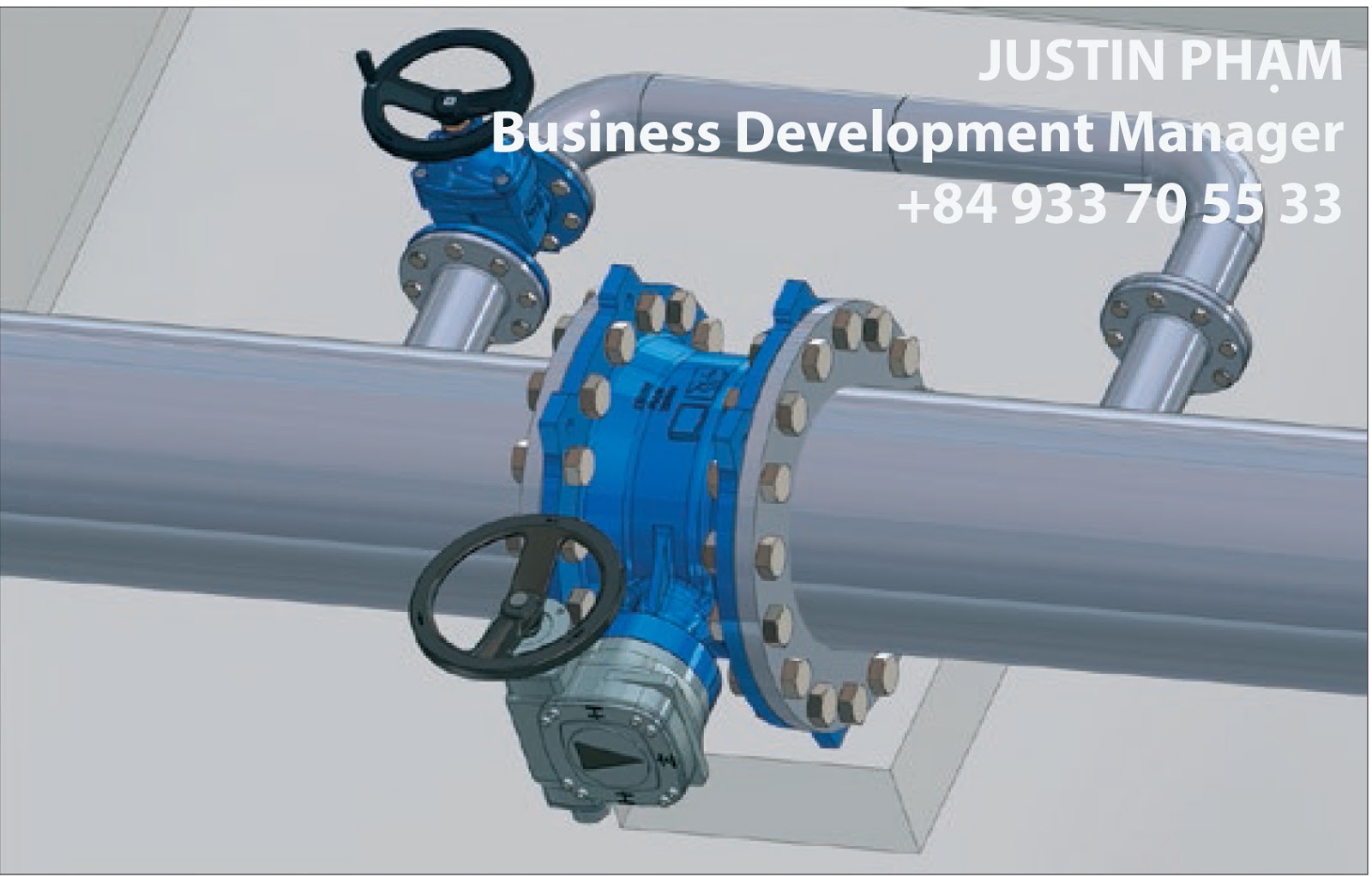

Chức năng đóng mở (ON-OFF)

Van bướm đĩa lệch tâm thường được sử dụng trong các đường ống để chặn chất lỏng.
Việc này có thể được kiểm soát bằng tay, hoặc bằng thiết bị truyền động điện, khí nén hoặc thủy lực.
Van bướm đĩa lệch tâm TIS -Italy

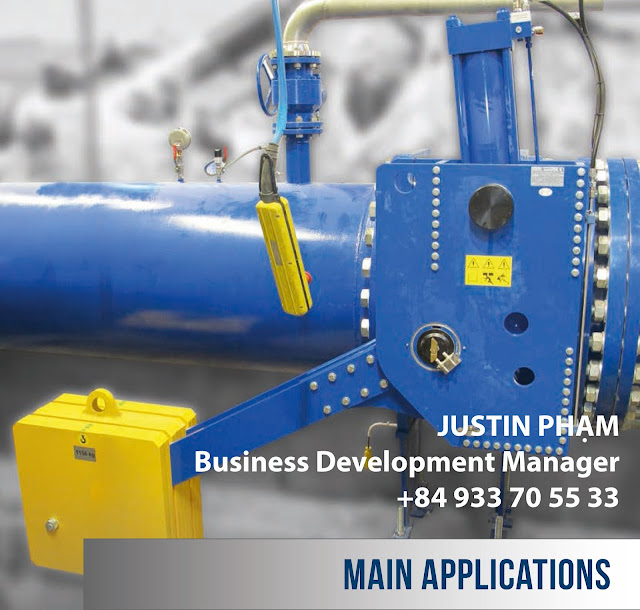

CHỨC NĂNG AN TOÀN

Van bướm có cần gạt hoặc cân đối trọng thường được sử dụng trong các nhà máy thủy điện (xem hình ảnh dưới đây), cấp nước, tưới tiêu; đặc biệt:
· Bảo vệ máy phát điện tuabin;
· Để ngăn ngừa thiệt hại do rò rỉ đường ống gây ra;
· Tắt ống trong trường hợp mất điện;
· Là van kiểm tra trong trường hợp ống dẫn ngược.
Sơ đồ bảo vệ tuốc bin phát điện
VAN BƯỚM AN TOÀN VỚI CẢM BIẾN QUÁ VẬN TỐC

Đối với các ứng dụng như bảo vệ máy phát tua-bin hoặc để ngăn ngừa sự rò rỉ chất lỏng do vỡ đường ống, van bướm với đòn bẩy và cân đối trọng được kết hợp với một thiết bị cơ khí để phát hiện tốc độ chất lỏng.
Cảm biến vận tốc quá tốc phát hiện tốc độ của chất lỏng trong ống. Nếu vận tốc vượt quá tộc độ giới hạn cài đặt trước, bộ cảm biến vận tốc sẽ kích hoạt, bởi một đoạn mạch, xi lanh thủy lực sẽ vận hành van (mở hoặc đóng phụ thuộc vào chức năng).
Van bướm an toàn với cảm biến quá tốc
Một ứng dụng tiêu biểu của đòn bẩy và van bướm cân đối trọng với cánh quạt phát hiện tốc độ và đơn vị thủy lực. Bộ cảm biến quá tốc độ, ở giới hạn tốc độ vượt quá, kích hoạt xi lanh thủy lực sẽ mở hoặc đóng van theo ứng dụng.
